Condensador Especial para Condensadores 3P

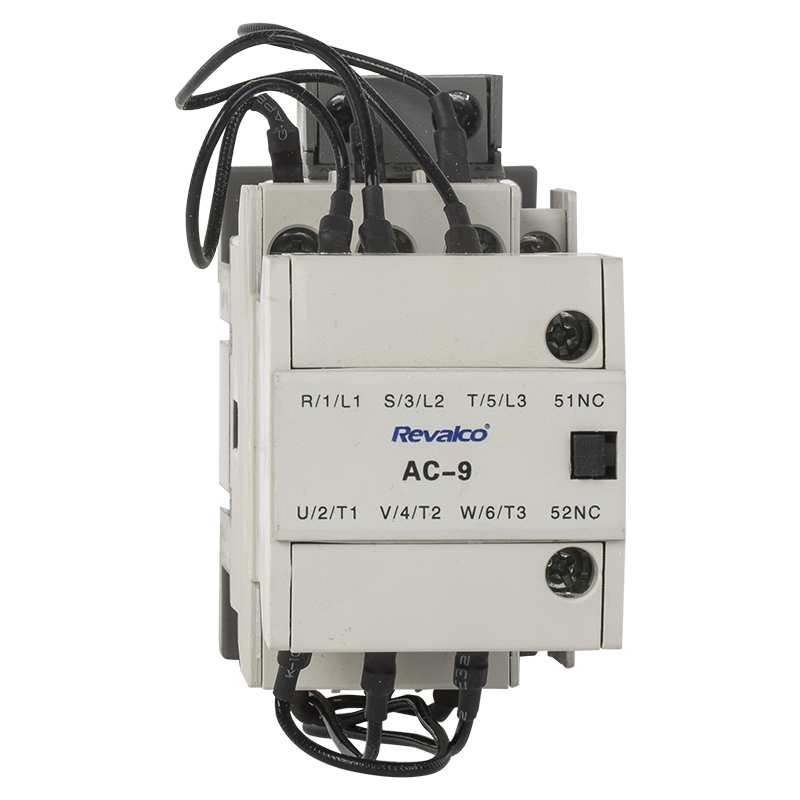

El contactor especial para condensadores de 3P está diseñado específicamente para la maniobra, conexión y desconexión de bancos de condensadores trifásicos, tanto de una etapa como de múltiples etapas. Ofrece un funcionamiento seguro y fiable en instalaciones destinadas a la compensación de energía reactiva.
Dispone de 3 polos, conexión por tornillos y cuenta con una tensión de empleo de 690V AC a una frecuencia de 50/60Hz. La tensión de mando se puede elegir en corriente alterna (AC) según las necesidades de la instalación, sustituyendo los caracteres ()** de la referencia por la tensión de bobina requerida.
El condensador de conmutación permite realizar la maniobra de un banco de condensadores trifásico de una o varias etapas, de conformidad con las normas IEC, UL y CSA.
Antes de realizar una nueva conexión, el condensador debe descargarse previamente, asegurando que la tensión residual en los terminales se encuentre dentro de los valores máximos permitidos.
Para garantizar una correcta protección frente a cortocircuitos, la corriente nominal del fusible tipo gG debe ser entre 1,5 y 2 veces superior a la corriente del circuito.
La unidad de conmutación del condensador debe conectarse al contactor utilizando una línea de impedancia, garantizando una instalación adecuada y un funcionamiento seguro.
El contactor cumple con la normativa internacional IEC 60947-4, ofreciendo seguridad, fiabilidad y una elevada durabilidad en aplicaciones de maniobra y control de bancos de condensadores.
| Características | Especificación |
|---|---|
| Tipo de producto | Contactor especial para condensadores |
| Número de polos | 3P |
| Aplicación | Maniobra de bancos de condensadores trifásicos |
| Configuración | Una o múltiples etapas |
| Tipo de conexión | Conexión por tornillos |
| Tensión de empleo | 690V AC |
| Frecuencia | 50/60Hz |
| Tensión de mando | A elegir en AC |
| Protección recomendada | Fusible tipo gG de 1,5 a 2 veces la corriente del circuito |
| Conexión de la unidad | Mediante línea de impedancia |
| Normativa | IEC 60947-4, UL y CSA |
