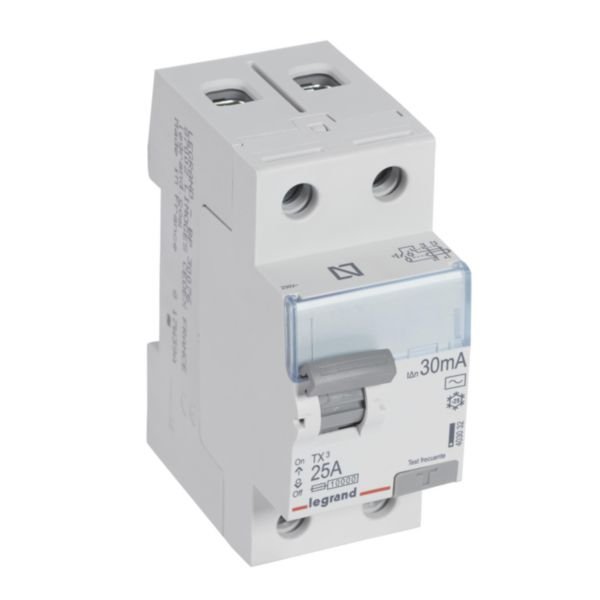

Diferencial TX³ Bipolares 230V ∽, 30mA Tipo AC
El interruptor diferencial TX³ bipolar (2P) está diseñado para proteger a las personas frente a contactos eléctricos directos e indirectos y contribuir a reducir el riesgo de incendio ocasionado por corrientes de fuga persistentes a tierra. Es una solución adecuada para instalaciones eléctricas domésticas monofásicas de 230 V.
Este dispositivo dispone de una sensibilidad diferencial de 30 mA y es de tipo AC, por lo que detecta corrientes residuales alternas sinusoidales. Está disponible en corrientes nominales de 25 A y 40 A, lo que permite seleccionar la versión adecuada según las características de la instalación.
Cumple con la norma UNE-EN 61008-1 y cuenta con una configuración de dos polos. Su diseño compacto ocupa dos módulos y permite el montaje sobre carril DIN. Además, admite la alimentación mediante cable o peine de conexión y dispone de portaetiquetas para facilitar la identificación del circuito.
Incorpora bornes con una capacidad de conexión de hasta 25 mm² para conductores flexibles y 35 mm² para conductores rígidos, así como grado de protección IP20. Esta gama no admite auxiliares adicionales.
Características técnicas
| Característica | Especificación |
|---|---|
| Gama | TX³ |
| Tipo de producto | Interruptor diferencial |
| Número de polos | 2 |
| Corriente nominal | 25 A y 40 A |
| Tensión nominal | 230 V CA |
| Sensibilidad diferencial | 30 mA (0,03 A) |
| Tipo de diferencial | AC |
| Norma de referencia | UNE-EN 61008-1 |
| Tensión de aislamiento nominal (Ui) | 250 V |
| Tensión soportada a impulso (Uimp) | 4 kV |
| Resistencia al cortocircuito (Icw) | 10 kA |
| Resistencia a la corriente | 0,25 kA |
| Tipo selectivo | No |
| Retardo de corta duración | No |
| Frecuencia | 50 Hz |
| Tipo de tensión | Corriente alterna (CA) |
| Tipo de montaje | Carril DIN |
| Ancho en módulos | 2 |
| Anchura | 35,6 mm |
| Altura | 88,9 mm |
| Profundidad | 77,8 mm |
| Profundidad de instalación | 44 mm |
| Grado de protección | IP20 |
| Resistencia al impacto | IK04 |
| Grado de contaminación | 2 |
| Temperatura de funcionamiento | -25 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Rango de tensión indicado | 180-250 V |
| Sección de conductor flexible | 0,75-35 mm² |
| Sección de conductor sólido | 0,75-50 mm² |
| Tipo de conexión | Barra colectora y cable |
| Método de conexión | Terminal roscado |
| Sentido de alimentación | Por la parte superior o inferior |
| Alimentación mediante peine | Sí |
| Equipos adicionales compatibles | No |
| Dispositivo de bloqueo | Sí |
| Pruebas de puesta en servicio a 1000 V | Sí |
| Color | Gris |
| Número RAL aproximado | 7035 |
| Portaetiquetas | Sí |
| Protección contra explosiones | No |
