Diferencial TX³ Tetrapolares 400V ∽, 30mA Tipo AC

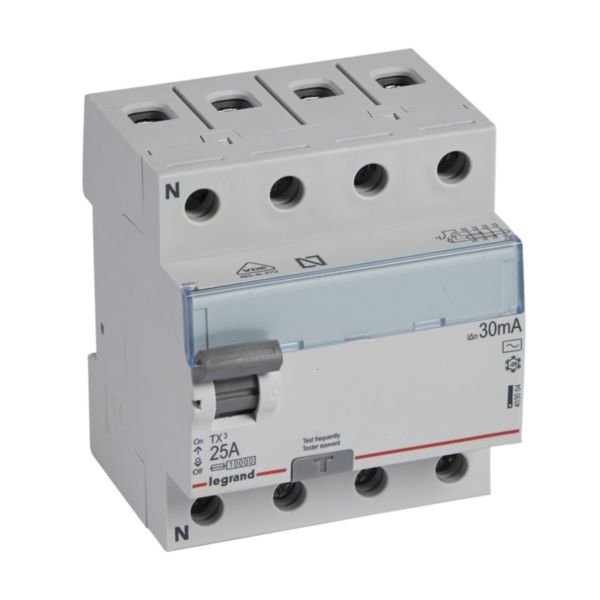

El interruptor diferencial Legrand TX³ tetrapolar (4P) está diseñado para proteger a las personas frente a contactos eléctricos directos e indirectos y contribuir a reducir el riesgo de incendio ocasionado por corrientes de fuga persistentes a tierra. Es una solución adecuada para instalaciones eléctricas de 400 V CA que requieren protección diferencial en circuitos trifásicos.
Esta gama está disponible en corrientes nominales de 25 A y 40 A, con una sensibilidad diferencial de 30 mA. Su funcionamiento de tipo AC permite detectar corrientes residuales alternas sinusoidales, proporcionando protección diferencial en instalaciones compatibles con esta clase de dispositivo.
Cumple con la norma UNE-EN 61008-1 y dispone de cuatro polos. Su diseño permite el montaje sobre carril DIN y ocupa cuatro módulos. Admite la alimentación por la parte superior o inferior y permite la conexión mediante cable o peine de alimentación. Además, incorpora bornes roscados, marcas de identificación de los terminales y portaetiquetas para facilitar la instalación y la identificación de los circuitos.
El dispositivo cuenta con un grado de protección IP20, resistencia al impacto IK04 y acabado gris RAL 7035. También dispone de un sistema de bloqueo y no admite auxiliares adicionales.
Características técnicas
| Característica | Especificación |
|---|---|
| Gama | TX³ |
| Tipo de producto | Interruptor diferencial |
| Número de polos | 4 |
| Corriente nominal | 25 A y 40 A |
| Tensión nominal | 400 V CA |
| Sensibilidad diferencial | 30 mA (0,03 A) |
| Tipo de diferencial | AC |
| Norma de referencia | UNE-EN 61008-1 |
| Tensión de aislamiento nominal (Ui) | 500 V |
| Tensión soportada a impulso (Uimp) | 4 kV |
| Resistencia al cortocircuito (Icw) | 10 kA |
| Resistencia a la corriente | 0,25 kA |
| Tipo selectivo | No |
| Retardo de corta duración | No |
| Frecuencia | 50 Hz |
| Tipo de montaje | Carril DIN |
| Ancho | 4 módulos |
| Anchura | 71,2 mm |
| Altura | 88,9 mm |
| Profundidad | 78,85 mm |
| Profundidad de instalación | 44 mm |
| Grado de protección | IP20 |
| Resistencia al impacto | IK04 |
| Grado de contaminación | 2 |
| Temperatura de funcionamiento | -25 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Rango de tensión indicado | 340-440 V |
| Sección de conductor flexible | 0,75-35 mm² |
| Sección de conductor rígido | 0,75-50 mm² |
| Método de conexión | Terminal roscado |
| Tipo de conexión | Cable y barra colectora |
| Sentido de alimentación | Por la parte superior o inferior |
| Alimentación mediante peine | Sí |
| Equipos auxiliares compatibles | No |
| Dispositivo de bloqueo | Sí |
| Marcas en los bornes | Sí |
| Prueba de puesta en servicio a 1000 V | Sí |
| Portaetiquetas | Sí |
| Color | Gris |
| Número RAL aproximado | 7035 |
| Protección contra explosiones | No |
