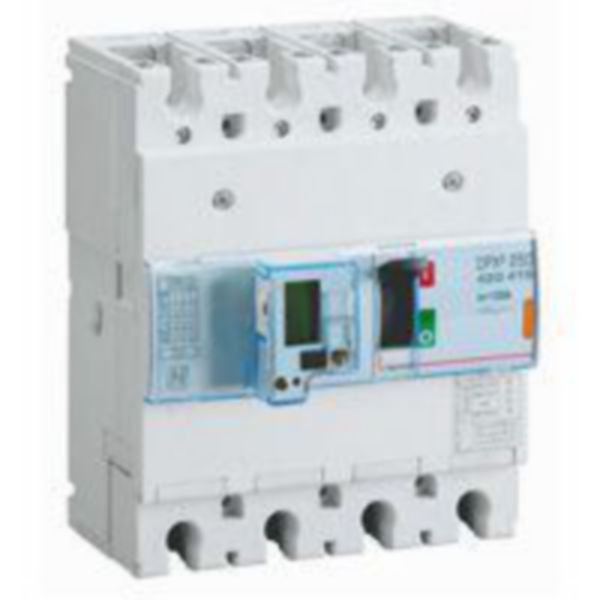

Interruptor Automático Electrónico S2 con Unidad de Medida DPX³ 250 – Versión Fija
El DPX³ 250 electrónico con unidad de medida integrada es un interruptor automático de potencia en caja moldeada, diseñado para garantizar la protección, control, corte y seccionamiento de líneas eléctricas de baja tensión. Está equipado con un disparador electrónico y una unidad de medida integrada con pantalla LCD, proporcionando funciones avanzadas de protección y supervisión eléctrica.
La gama DPX³ 250 está disponible en versiones de 3 polos (3P) y 4 polos (4P), con corrientes nominales de 40 A, 100 A, 160 A y 250 A. Asimismo, dispone de diferentes poderes de corte de 25 kA, 36 kA y 50 kA a 400 V~, permitiendo seleccionar la configuración adecuada para cada instalación.
Esta versión dispone de 4 polos, 100 A y un poder de corte Icu de 25 kA a 400 V~ y 50 Hz.
El dispositivo está diseñado para la protección de diferentes aplicaciones, incluyendo transformadores, generadores y sistemas eléctricos terciarios e industriales. Su protección electrónica permite ajustar los parámetros de funcionamiento para adaptar el dispositivo a las características de la instalación.
La protección contra sobrecargas dispone de un ajuste Ir de 40 a 100 A, mientras que la protección contra cortocircuitos permite ajustar Isd entre 60 y 1000 A. Los tiempos de actuación también pueden configurarse, con un rango Tr de 3 a 15 segundos y Tsd de 0 a 0,5 segundos.
Una de sus principales características es la unidad de medida integrada con pantalla LCD, que permite supervisar diferentes parámetros eléctricos de la instalación, incluyendo corrientes, tensiones, frecuencia, potencia, energía y armónicos, facilitando el control y seguimiento del sistema eléctrico.
El DPX³ 250 puede instalarse sobre riel DIN simétrico o placa de montaje en gabinetes y armarios XL³, ofreciendo diferentes posibilidades de integración en cuadros eléctricos. También es compatible con los accesorios y auxiliares comunes de la gama DPX³.
El dispositivo incorpora contactos auxiliares, alarma y liberación de baja tensión, y permite incorporar un accionamiento motorizado opcional. Su construcción fija y sus ajustes configurables permiten adaptar el equipo a diferentes necesidades de protección.
La gama DPX³ 250 ofrece configuraciones de 3P y 4P, corrientes nominales de 40 A, 100 A, 160 A y 250 A, y poderes de corte de 25 kA, 36 kA y 50 kA, proporcionando una solución flexible para instalaciones eléctricas industriales y terciarias.
El equipo dispone de un grado de protección IP30 y cumple con la norma NF/IEC 60947-2.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de producto | Interruptor automático electrónico con unidad de medida |
| Gama | DPX³ 250 |
| Número de polos disponibles | 3P y 4P |
| Corrientes nominales disponibles | 40 A, 100 A, 160 A y 250 A |
| Poderes de corte disponibles | 25 kA, 36 kA y 50 kA |
| Número de polos de esta versión | 4P |
| Corriente nominal de esta versión | 100 A |
| Poder de corte de esta versión | 25 kA a 400 V~ |
| Tensión nominal | 220–690 V |
| Ajuste de sobrecarga Ir | 40–100 A |
| Tiempo de disparo Tr | 3–15 s |
| Ajuste de cortocircuito Isd | 60–1000 A |
| Tiempo de disparo Tsd | 0–0,5 s |
| Protección contra fallos a tierra integrada | No |
| Unidad de medida | Integrada |
| Pantall |
