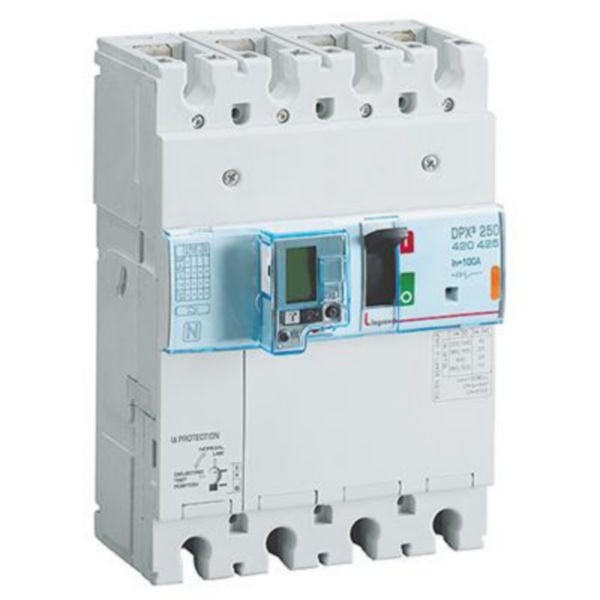

Interruptor Automático Electrónico S2 Diferencial con Unidad de Medida DPX³ 250 – Versión Fija
El DPX³ 250 electrónico + diferencial con unidad de medida integrada 4P es un interruptor automático de potencia en caja moldeada, de ejecución fija, diseñado para garantizar la protección, control, corte y seccionamiento de líneas eléctricas de baja tensión. Combina protección electrónica contra sobrecargas y cortocircuitos con un diferencial electrónico integrado y una unidad de medida con visualización mediante pantalla LCD.
La gama DPX³ 250 está disponible en configuración de 4 polos (4P) y con corrientes nominales de 40 A, 100 A, 160 A y 250 A. También dispone de diferentes poderes de corte Icu de 25 kA, 36 kA y 50 kA a 400 V~, permitiendo adaptar el dispositivo a diferentes necesidades de protección.
Esta versión corresponde a un dispositivo de 4P, 100 A y poder de corte Icu de 25 kA a 400 V~ y 50 Hz.
La protección electrónica contra sobrecargas permite ajustar la corriente Ir entre 0,4 y 1 In, con un tiempo de disparo Tr ajustable de 3 a 15 segundos. Para la protección frente a cortocircuitos, la corriente Isd puede ajustarse entre 1,5 y 10 Ir, mientras que el tiempo de disparo Tsd es ajustable entre 0 y 0,5 segundos.
El equipo incorpora un diferencial electrónico integrado con pantalla LCD, con sensibilidad ajustable de 0,03, 0,3, 1 y 3 A. El tiempo de disparo diferencial puede configurarse entre 0, 0,3, 1 y 3 segundos, siendo el disparo instantáneo de 0 segundos posible únicamente con una sensibilidad de 0,03 A.
Además, dispone de una unidad de medida integrada con visualización LCD, que permite consultar diferentes parámetros eléctricos de la instalación, incluyendo corrientes, tensiones, frecuencia, potencia, energía y armónicos, facilitando el control y seguimiento de la instalación.
El DPX³ 250 puede montarse sobre perfil simétrico o placa de montaje en cajas y armarios XL³. Incluye placas de separación y bornas con tornillos para terminales o barras, y puede equiparse con diferentes auxiliares para adaptar el dispositivo a las necesidades de la instalación.
El equipo incorpora contactos auxiliares, alarma y liberación de baja tensión, y permite añadir un accionamiento motorizado opcional. Los ajustes son precintables para evitar modificaciones no autorizadas de los parámetros de protección.
La gama está disponible en 4P, con intensidades de 40 A, 100 A, 160 A y 250 A, y poderes de corte de 25 kA, 36 kA y 50 kA.
Cumple la norma UNE-EN 60947-2 y dispone de un grado de protección IP30.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de producto | Interruptor automático electrónico + diferencial con unidad de medida |
| Gama | DPX³ 250 |
| Número de polos | 4P |
| Corrientes nominales disponibles | 40 A, 100 A, 160 A y 250 A |
| Poderes de corte disponibles | 25 kA, 36 kA y 50 kA |
| Corriente nominal de esta versión | 100 A |
| Poder de corte de esta versión | 25 kA a 400 V~ |
| Tensión nominal | 220–690 V |
| Protección contra sobrecargas | Electrónica |
| Ajuste Ir | 0,4–1 In |
| Ajuste Tr | 3–15 s |
| Protección contra cortocircuitos | Electrónica |
| Ajuste Isd | 1,5–10 Ir |
| Ajuste Tsd | 0–0,5 s |
| Protección diferencial | Electrónica integrada |
| Pantalla diferencial | LCD |
| Sensibilidad diferencial | 0,03 / 0,3 / 1 / 3 A |
| Tiempo de disparo diferencial | 0 / 0,3 / 1 / 3 s |
| Disparo a 0 s | Solo con sensibilidad de 0,03 A |
| Unidad de medida | Integrada |
| Visualización | LCD |
| Parámetros medidos | Corrientes, tensiones, frecuencia, potencia, energía y armónicos |
| Protección de fallo a tierra integrada | Sí |
| Construcción | Fija |
| Tipo de conexión | Conexión roscada |
| Montaje en carril DIN | Sí |
| Montaje sobre placa | Sí |
| Contactos auxiliares NC | 1 |
| Contacto auxiliar conmutado | 1 |
| Alarma | Sí |
| Liberación de baja tensión integrada | Sí |
| Posición de conexión principal | Parte frontal |
| Elemento de accionamiento | Maneta |
| Accionamiento motorizado integrado | No |
| Accionamiento motorizado opcional | Sí |
| Ajustes precintables | Sí |
| Grado de protección | IP30 |
| Norma | UNE-EN 60947-2 |
| Baterías incluidas | Sí |
| Número de baterías | 2 |
| Designación IEC | CR 1616 |
| Tipo de batería | No recargable |
| Composición | Litio |
| Peso de cada batería | 1,1 g |
| Peso total de las baterías | 2,2 g |
| Ubicación | El producto incluye una batería |
| Número de elementos individuales | 1 |
