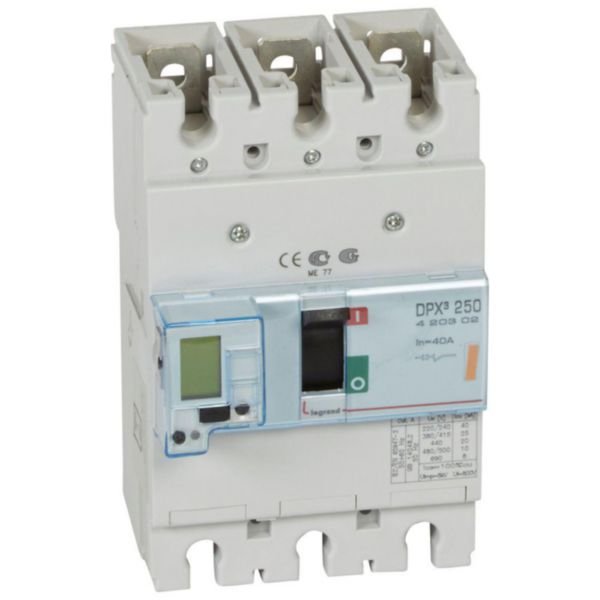

Interruptor Automático Electrónico S2 DPX³ 250 – Vresión Fija
El DPX³ 250 es un interruptor automático de caja moldeada diseñado para realizar las funciones de conmutación, control, aislamiento y protección de líneas eléctricas de baja tensión. Protege los circuitos frente a los daños provocados por un exceso de corriente debido a sobrecargas o cortocircuitos.
La gama DPX³ 250 está disponible en configuraciones de 3 polos (3P) y 4 polos (4P), con diferentes corrientes nominales de 40 A, 100 A, 160 A y 250 A. Asimismo, ofrece diferentes poderes de corte de 25 kA, 36 kA y 50 kA a 400 V~, permitiendo seleccionar la configuración adecuada según las características y necesidades de cada instalación.
La protección térmica dispone de un rango de ajuste manual de 0,8 a 1,0 de la corriente nominal, mientras que la protección magnética ofrece un rango de ajuste manual de 5 a 10 veces la corriente nominal. Estos ajustes permiten adaptar los niveles de protección frente a sobrecargas y cortocircuitos a las características de la instalación.
El DPX³ 250 presenta una tensión nominal de 220 a 690 V, una tensión nominal de aislamiento de 800 V y una tensión nominal soportada a impulso de 8 kV.
El dispositivo se suministra con tornillos de fijación, placa de conexión para barras o terminales de cable y pantallas aislantes o barreras de fase. También permite instalar terminales de jaula, separadores y terminales traseros, ofreciendo diferentes posibilidades de conexión.
Puede equiparse con distintos accesorios para ampliar sus funciones, como disparo por derivación, disparo por subtensión, contactos auxiliares, manilla giratoria, manilla motorizada y accesorios de bloqueo.
Su instalación puede realizarse sobre riel DIN o placa de montaje en gabinetes y cajas XL³ o XL³ S, facilitando su integración en diferentes configuraciones de cuadros eléctricos.
El DPX³ 250 constituye una solución versátil para instalaciones comerciales y aplicaciones de media potencia, ofreciendo diferentes combinaciones de 3P y 4P, 40 A, 100 A, 160 A y 250 A, junto con poderes de corte de 25 kA, 36 kA y 50 kA.
El producto cumple con las normas EN/IEC 60947-2 y NEMA AB-1, dispone de un grado de protección IP30 y está diseñado para trabajar bajo las condiciones climáticas establecidas por IEC/EN 60947-1, Anexo Q, Categoría F.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de producto | Interruptor automático de caja moldeada |
| Gama | DPX³ 250 |
| Número de polos disponibles | 3P y 4P |
| Corrientes nominales disponibles | 40 A, 100 A, 160 A y 250 A |
| Poderes de corte disponibles (Icu) | 25 kA, 36 kA y 50 kA a 400 V~ |
| Tensión nominal | 220–690 V |
| Ajuste de sobrecarga | 0,8–1 In |
| Protección magnética | Ajustable de 5 a 10 In |
| Protección contra fallos a tierra integrada | No |
| Tensión nominal de aislamiento (Ui) | 800 V |
| Tensión soportada a impulso (Uimp) | 8 kV |
| Tipo de conexión principal | Conexión por tornillo |
| Montaje en carril DIN | Sí |
| Montaje en placa | Sí |
| Contactos auxiliares NC | 1 |
| Contacto auxiliar conmutado | 1 |
| Indicador | Sí |
| Liberación por subtensión integrada | Sí |
| Posición de conexión principal | Lado frontal |
| Elemento de control | Pomo de ala |
| Accionamiento motorizado integrado | No |
| Accionamiento motorizado opcional | Sí |
| Terminales de jaula | Opcionales |
| Separadores | Opcionales |
| Terminales traseros | Opcionales |
| Accesorios disponibles | Disparo por derivación, disparo por subtensión, contactos auxiliares, manilla giratoria, manilla motorizada y bloqueo |
| Grado de protección | IP30 |
| Normas | EN/IEC 60947-2 y NEMA AB-1 |
| Condiciones climáticas | IEC/EN 60947-1, Anexo Q, Categoría F |
| Baterías incluidas | Sí |
| Número de baterías | 2 |
| Tipo de batería | CR1616 |
| Composición | Litio |
| Batería recargable | No |
| Peso de cada batería | 1,1 g |
| Peso total de las baterías | 2,2 g |
