Interruptor Automático Magnetotérmico 1P+N

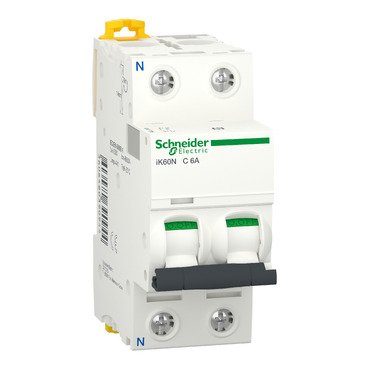

Este Acti9 iK60N es un interruptor automático en miniatura (MCB) diseñado para la protección de circuitos eléctricos. Se trata de un dispositivo 1P+N con 1 polo protegido, disponible en corrientes nominales de 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A y 63A, y con curva de disparo C. Proporciona una protección eficaz frente a sobrecargas y cortocircuitos, garantizando la seguridad de la instalación eléctrica.
La capacidad nominal de apertura de cortocircuito es de 6000A (6kA) a 230VCA, de acuerdo con la norma EN/IEC 60898-1, cumpliendo plenamente con los requisitos de esta normativa. Incorpora un práctico doble clip de fijación, que permite desmontar el dispositivo incluso cuando la barra de conexión tipo peine permanece instalada.
Dispone de una resistencia eléctrica de 10.000 ciclos y una resistencia mecánica de 20.000 ciclos, asegurando una larga vida útil. La tensión de aislamiento nominal Ui es de 440VCA y la tensión soportada a impulsos Uimp es de 4kV. Funciona a una frecuencia de 50Hz o 60Hz y está diseñado para montaje en carril DIN en instalaciones modulares.
El dispositivo ocupa 4 módulos de 9 mm, presenta un acabado en color blanco (RAL9003) y unas dimensiones de 36 mm de ancho, 85 mm de alto y 78,5 mm de profundidad, con un peso aproximado de 200 g. Cuenta con un grado de protección IP20, ampliable a IP40 una vez instalado en armario modular, conforme a la norma IEC/EN 60529. Su rango de funcionamiento abarca temperaturas entre -25°C y +60°C, mientras que la temperatura de almacenamiento se sitúa entre -40°C y +85°C.
| Característica | Especificación |
|---|---|
| Gama | PowerLogic |
| Nombre del producto | Acti9 iK60 |
| Tipo de producto o componente | Interruptor automático en miniatura (MCB) |
| Nombre abreviado del dispositivo | iK60N |
| Función | Distribución |
| Número de polos | 1P + N |
| Número de polos protegidos | 1 |
| Posición de neutro | Izquierda |
| Corriente nominal (In) | 6A – 63A |
| Tipo de red | AC |
| Tecnología de unidad de disparo | Térmico-magnético |
| Curva de disparo | C |
| Poder de corte | 6 kA |
| Normas | EN/IEC 60898-1 |
| Certificaciones | AENOR |
| Tensión de aislamiento (Ui) | 440 V AC |
| Tensión soportada a impulsos (Uimp) | 4 kV |
| Frecuencia | 50/60 Hz |
| Montaje | Carril DIN |
| Grado de protección | IP20 / IP40 en armario |
| Dimensiones (An x Al x Prof) | 36 x 85 x 78,5 mm |
| Peso | 200 g |
| Temperatura de funcionamiento | -25°C a +60°C |
| Temperatura de almacenamiento | -40°C a +85°C |
