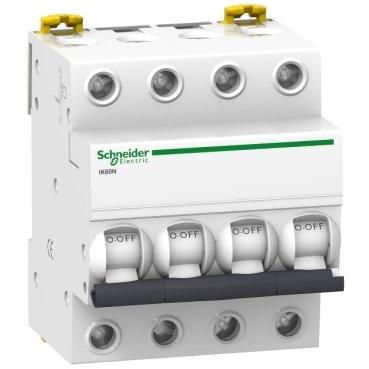

Interruptor Automático Magnetotérmico 4P iK60N
El Acti9 iK60N es un interruptor automático en miniatura (MCB) de baja tensión, con configuración 4P y 4 polos protegidos, diseñado para la protección y distribución de circuitos eléctricos. Cuenta con una corriente nominal de 6 A y una curva de disparo C, adecuada para la protección de diferentes tipos de cargas eléctricas.
Este interruptor automático combina en un mismo dispositivo las funciones de protección contra sobrecargas y cortocircuitos, control y aislamiento del circuito. Su tecnología de disparo térmico-magnética proporciona una respuesta eficaz frente a las diferentes situaciones de sobreintensidad.
Dispone de un poder de corte de 6 kA a 230 VCA, conforme a la norma EN/IEC 60898-1, garantizando una protección fiable frente a corrientes de cortocircuito. Además, incorpora un clip doble que facilita el desmontaje incluso cuando se encuentra instalado un peine de distribución.
Su diseño permite un montaje sencillo sobre carril DIN, facilitando su integración en cuadros eléctricos modulares. Cuenta con una anchura de 8 módulos de 9 mm, unas dimensiones de 72 × 85 × 78,5 mm y un peso aproximado de 400 g.
El dispositivo presenta una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. Su tensión de aislamiento nominal es de 440 VCA y la tensión nominal soportada a impulso alcanza los 4 kV. Funciona a una frecuencia de 50/60 Hz y dispone de un grado de protección IP20, que aumenta a IP40 cuando se instala en un envolvente modular conforme a IEC/EN 60529.
El Acti9 iK60N está diseñado para trabajar en un rango de temperatura de -25 °C a 60 °C, con una temperatura de almacenamiento de -40 °C a 85 °C, y cuenta con certificación AENOR.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Gama | PowerLogic |
| Nombre del producto | Acti9 iK60 |
| Tipo de producto | Interruptor automático en miniatura (MCB) |
| Nombre abreviado | iK60N |
| Función | Distribución |
| Número de polos | 4P |
| Número de polos protegidos | 4 |
| Corriente nominal [In] | 6 A a 30 °C |
| Tipo de red | AC |
| Tecnología de disparo | Térmico-magnética |
| Curva de disparo | C |
| Poder de seccionamiento | Sí, conforme a EN/IEC 60898-1 |
| Poder de corte | 6 kA a 230 VCA |
| Normas | EN/IEC 60898-1 |
| Certificación | AENOR |
| Tensión de aislamiento [Ui] | 440 VCA |
| Tensión soportada a impulso [Uimp] | 4 kV |
| Frecuencia | 50/60 Hz |
| Resistencia eléctrica | Hasta 10.000 ciclos |
| Resistencia mecánica | Hasta 20.000 ciclos |
| Montaje | Carril DIN |
| Anchura | 8 módulos de 9 mm |
| Dimensiones (An. × Al. × Prof.) | 72 × 85 × 78,5 mm |
| Peso | 400 g |
| Color | Blanco, RAL 9003 |
| Grado de protección | IP20; IP40 en envolvente modular |
| Temperatura de funcionamiento | -25 °C a 60 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
