Interruptor Automático Magnetotérmico Diferencial DPX³ 160 – Versión Fija 4P

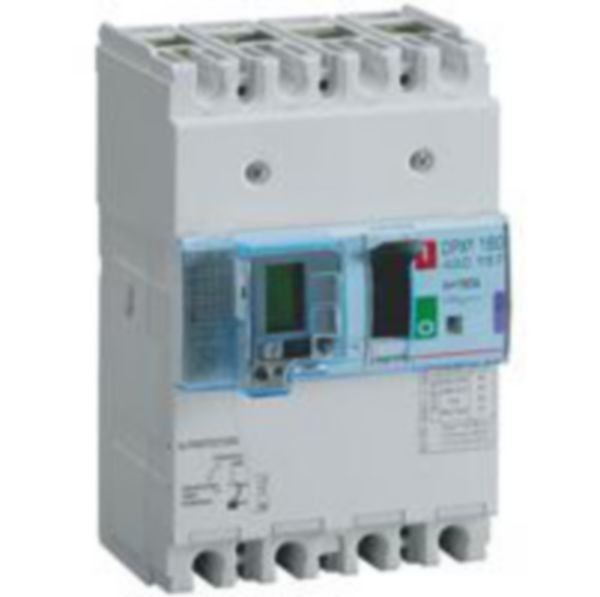

El DPX³ 160 4P 160 A 50 kA magnetotérmico + diferencial es un interruptor automático de caja moldeada en versión fija, diseñado para garantizar el corte, control, seccionamiento y protección de líneas eléctricas de baja tensión. Combina en un único dispositivo la protección magnetotérmica frente a sobrecargas y cortocircuitos con una protección diferencial electrónica integrada.
La protección térmica dispone de un ajuste regulable entre 0,8 y 1 In, que para esta versión de 160 A corresponde a un rango de 128 a 160 A. La protección magnética es fija y, para intensidades de 63 a 160 A, está establecida en 10 In, correspondiendo en este modelo a 1600 A. El dispositivo ofrece un poder de corte Icu de 50 kA a 400 V~, proporcionando una elevada capacidad de interrupción ante corrientes de cortocircuito.
El diferencial electrónico integrado incorpora pantalla LCD y permite configurar la sensibilidad en 0,03, 0,3, 1 y 3 A. También permite ajustar el tiempo de disparo entre 0, 0,3, 1 y 3 segundos, con la condición de que el disparo instantáneo de 0 segundos solo está disponible con una sensibilidad de 0,03 A.
El DPX³ 160 puede instalarse sobre perfil simétrico DIN o placa de montaje en cajas y armarios XL³. Incorpora conexión roscada del circuito principal y bornas de jaula, admitiendo conductores de hasta 70 mm² en cable flexible y hasta 120 mm² en cable rígido mediante accesorios. Además, permite incorporar accionamiento motorizado opcional y dispone de diferentes contactos auxiliares, alarma y liberación de baja tensión integrada.
Los ajustes del dispositivo son precintables, facilitando el control y la protección de la configuración realizada. Su grado de protección es IP30 y cumple con la norma UNE-EN 60947-2, siendo una solución adecuada para instalaciones eléctricas de baja tensión que requieren protección magnetotérmica y diferencial en un mismo equipo.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de dispositivo | Automático de caja moldeada magnetotérmico + diferencial |
| Gama | DPX³ 160 |
| Ejecución | Versión fija |
| Número de polos | 4P |
| Intensidad nominal permanente (Iu) | 160 A |
| Corrientes nominales de la gama | 16, 25, 40, 63, 80, 100, 125 y 160 A |
| Tensión nominal | 220–690 V |
| Poder de corte Icu | 50 kA a 400 V~ |
| Ajuste de sobrecarga | 0,8–1 In |
| Ajuste de sobrecarga para 160 A | 128–160 A |
| Protección magnética | Fija, 10 In para 63–160 A |
| Liberación magnética para 160 A | 1600–1600 A |
| Protección diferencial | Electrónica integrada |
| Pantalla | LCD |
| Sensibilidad diferencial ajustable | 0,03 / 0,3 / 1 / 3 A |
| Tiempo de disparo ajustable | 0 / 0,3 / 1 / 3 s |
| Condición para disparo a 0 s | Solo con sensibilidad de 0,03 A |
| Protección de fallo a tierra integrada | Sí |
| Construcción | Técnica integrada fija para dispositivo integrado |
| Conexión del circuito principal | Conexión roscada |
| Sección máxima cable flexible | 70 mm² |
| Sección máxima cable rígido | 120 mm² con accesorios |
| Montaje en carril DIN | Sí |
| Montaje en placa | Sí |
| Montaje DIN opcional | Sí |
| Posición de conexión principal | Parte frontal |
| Ejecución del accionador | Maneta |
| Contactos auxiliares NC | 1 |
| Contactos auxiliares de cambio | 1 |
| Alarma | Sí |
| Liberación de baja tensión integrada | Sí |
| Accionamiento motorizado integrado | No |
| Accionamiento motorizado opcional | Sí |
| Ajustes precintables | Sí |
| Grado de protección | IP30 |
| Norma | UNE-EN 60947-2 |
| Contiene batería | Sí |
| Tipo de batería | CR 1616 |
| Número de baterías | 2 |
| Composición | Litio |
| Tipo de batería | No recargable |
| Peso de cada batería | 1,1 g |
| Peso total de las baterías | 2,2 g |
| Ubicación de la batería | Incluida en el producto |
| Tipo reglamentario | P: Portátil (formato estándar) |
| Número de elementos individuales (Pack 1) | 1 |
