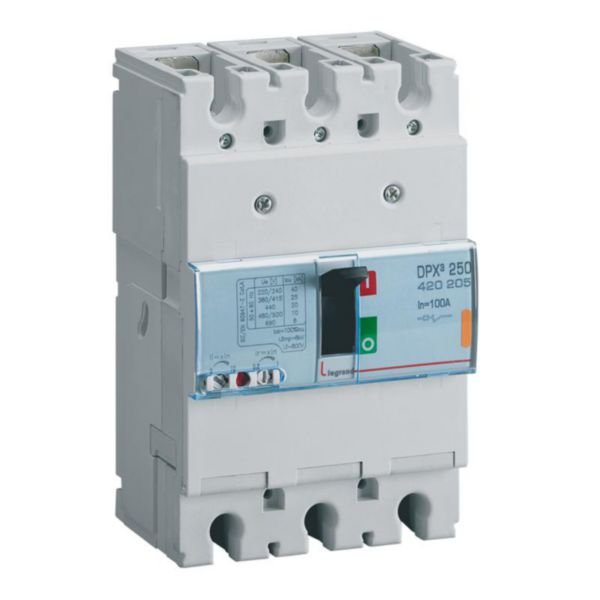

Interruptor Automático Magnetotérmico DPX³ 250 3P / 4P – Versión Fija
El DPX³ 250 es un interruptor automático de potencia magnetotérmico en caja moldeada, de ejecución fija, diseñado para garantizar el corte, control, seccionamiento y protección de líneas eléctricas de baja tensión.
La gama DPX³ 250 está disponible tanto en versiones de 3 polos (3P) como de 4 polos (4P), ofreciendo diferentes posibilidades de configuración para adaptarse a las características de cada instalación. Las corrientes nominales disponibles son 100 A, 125 A, 160 A, 200 A y 250 A.
Además, la gama dispone de diferentes poderes de corte Icu de 25 kA, 36 kA y 50 kA a 400 V~, permitiendo seleccionar la capacidad de interrupción adecuada en función del nivel de cortocircuito previsto en la instalación.
La protección contra sobrecargas mediante disparo térmico es ajustable de 0,8 a 1 In, mientras que la protección magnética es ajustable de 5 a 10 In. Esta configuración permite adaptar los niveles de protección a las necesidades específicas de cada línea eléctrica.
Los DPX³ 250 pueden instalarse sobre perfil DIN simétrico o sobre placa de montaje, facilitando su integración en cajas y armarios XL³. Incorporan placas de separación y bornas de jaula, permitiendo la conexión de conductores de hasta 120 mm² en cable flexible y hasta 150 mm² con los accesorios correspondientes.
Los equipos pueden equiparse con diferentes auxiliares, incluyendo contactos auxiliares, contacto de alarma y liberación de baja tensión. Además, disponen de ajustes precintables para garantizar el control de la configuración de protección. El accionamiento se realiza mediante maneta, con posibilidad de incorporar accionamiento motorizado de forma opcional.
Gracias a sus diferentes configuraciones de 3P y 4P, corrientes nominales de 100 a 250 A y poderes de corte de 25, 36 y 50 kA, el DPX³ 250 ofrece una solución versátil para diferentes aplicaciones de protección y distribución eléctrica de baja tensión.
El producto cumple con la norma UNE-EN 60947-2 y dispone de un grado de protección IP30.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de producto | Interruptor automático magnetotérmico en caja moldeada |
| Gama | DPX³ 250 |
| Número de polos disponibles | 3P y 4P |
| Corrientes nominales disponibles [Iu] | 100 A, 125 A, 160 A, 200 A y 250 A |
| Poderes de corte disponibles [Icu] | 25 kA, 36 kA y 50 kA a 400 V~ |
| Tensión nominal | 220–690 V |
| Ajuste de sobrecarga | 0,8–1 In |
| Protección magnética | Ajustable de 5 a 10 In |
| Protección contra fallos a tierra integrada | No |
| Ejecución | Fija |
| Tipo de protección | Térmico-magnética |
| Tipo de conexión | Conexión roscada |
| Montaje en carril DIN | Sí |
| Montaje sobre placa | Sí |
| Posición de conexión principal | Parte frontal |
| Elemento de accionamiento | Maneta |
| Contactos auxiliares NC | 1 |
| Contacto auxiliar conmutado | 1 |
| Contacto de alarma | Sí |
| Liberación de baja tensión integrada | Sí |
| Accionamiento motorizado integrado | No |
| Accionamiento motorizado opcional | Sí |
| Capacidad de conexión con cable flexible | Hasta 120 mm² |
| Capacidad de conexión con cable rígido | Hasta 150 mm² con accesorios |
| Placas de separación | Sí |
| Ajustes precintables | Sí |
| Grado de protección | IP30 |
| Norma | UNE-EN 60947-2 |
