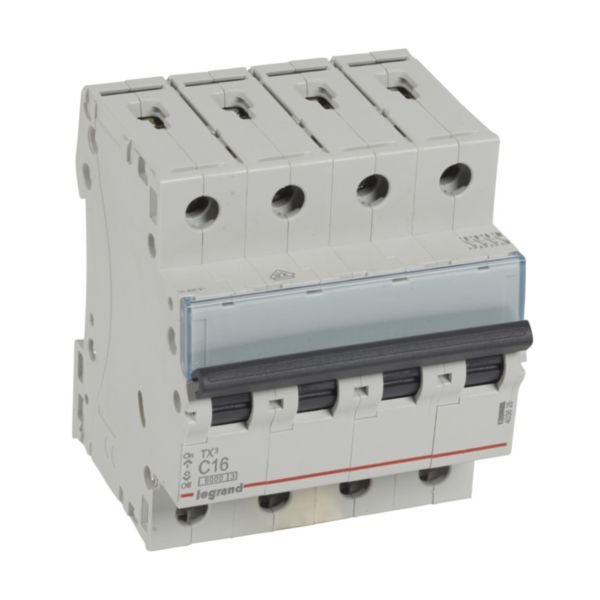

Magnetotérmico TX³ Tetrapolares 400V ∽
El interruptor magnetotérmico TX³ tetrapolar (4P) está diseñado para proteger las instalaciones eléctricas frente a sobrecargas y cortocircuitos. Además, permite controlar y aislar el circuito, contribuyendo a la seguridad y al correcto funcionamiento de la instalación.
Disponible en diferentes intensidades nominales, de 6 A a 63 A, incorpora una curva de disparo C y está indicado para instalaciones de corriente alterna con una tensión nominal de 400 V. Ofrece un poder de corte de 10 kA a 230 V y de 6 kA a 400 V, según las especificaciones indicadas para las normas EN 60898-1 y EN 60947-2.
Su configuración de 4 polos protegidos permite proteger los tres conductores de fase y el neutro. Ocupa 4 módulos y se instala sobre carril DIN. Incorpora bornes protegidos contra contactos directos con grado de protección IP20, tornillos imperdibles y portaetiquetas para facilitar la identificación del circuito.
El dispositivo permite la alimentación mediante cable de cobre o barra colectora, tanto por la parte superior como por la inferior. Su clase 3 de limitación energética contribuye a limitar la energía de paso en caso de cortocircuito.
Además, puede equiparse con auxiliares y accesorios compatibles de la gama DX³, incluidos mandos motorizados y auxiliares de mando y señalización. También admite la conexión de conductores de aluminio mediante el accesorio terminal compatible Legrand DX³ referencia 4 063 10.
Características técnicas
| Característica | Especificación |
|---|---|
| Gama | TX³ |
| Tipo de producto | Interruptor magnetotérmico |
| Número de polos totales | 4 |
| Número de polos protegidos | 4 |
| Corriente nominal | 6 A – 63 A |
| Curva de disparo | C |
| Tensión nominal | 400 V CA |
| Tensión de aislamiento nominal (Ui) | 500 V |
| Tensión soportada a impulso (Uimp) | 4 kV |
| Poder de corte Icn según EN 60898-1 a 230 V | 10 kA |
| Poder de corte Icn según EN 60898-1 a 400 V | 6 kA |
| Poder de corte Icu según EN 60947-2 a 230 V | 10 kA |
| Poder de corte Icu según EN 60947-2 a 400 V | 6 kA |
| Tipo de tensión | Corriente alterna (CA) |
| Frecuencia | 50-60 Hz |
| Clase de limitación de energía | 3 |
| Umbral de disparo magnético | 5-10 veces la corriente nominal (curva C) |
| Profundidad de instalación | 44 mm |
| Anchura | 70,8 mm |
| Altura | 88 mm |
| Profundidad total | 77,8 mm |
| Ancho en módulos | 4 |
| Grado de protección | IP20 |
| Resistencia al impacto | IK02 |
| Grado de contaminación | 2 |
| Montaje | Carril DIN |
| Montaje empotrado | Sí |
| Acoplamiento de conductor neutro | Sí |
| Tipo de conexión | Barra colectora y cable |
| Método de conexión | Terminal roscado |
| Capacidad de embornamiento, conductor flexible | Hasta 25 mm² |
| Capacidad de embornamiento, conductor rígido | Hasta 35 mm² |
| Sentido de alimentación | Por la parte superior o inferior |
| Equipos adicionales compatibles | Sí |
| Accesorios compatibles | Auxiliares y accesorios Legrand DX³ |
| Conexión de aluminio | Mediante accesorio DX³ ref. 4 063 10 |
| Portaetiquetas incorporado | Sí |
| Tornillos imperdibles | Sí |
| Color | Gris |
| Número RAL | 7035 |
| Temperatura de almacenamiento | -40 °C a +70 °C |
