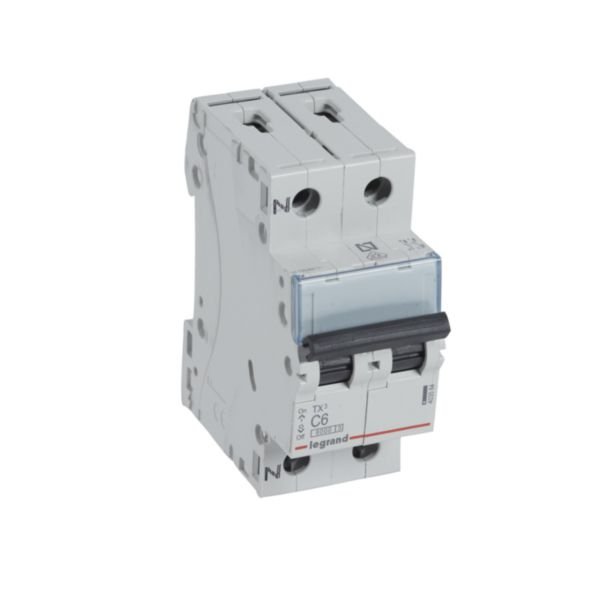

Magnetotérmicos TX³ Unipulares + Neutro 230V ∽
El interruptor magnetotérmico TX³ de 1P+N es un dispositivo de protección diseñado para proteger las instalaciones eléctricas frente a sobrecargas y cortocircuitos. También permite realizar operaciones de control y aislamiento del circuito, contribuyendo a la seguridad y fiabilidad de la instalación.
Disponible en diferentes intensidades nominales, de 6 A a 40 A, cuenta con una tensión nominal de 230 V CA, curva de disparo C y un poder de corte de 6 kA, conforme a la norma UNE-EN 60898-1.
Su configuración de 1 polo protegido más neutro (1P+N) permite proteger la fase y seccionar el neutro. Su diseño compacto ocupa 2 módulos y facilita la instalación sobre carril DIN. Incorpora bornes protegidos contra contactos directos con grado de protección IP20, tornillos imperdibles y portaetiquetas para identificar fácilmente el circuito.
Además, permite la conexión mediante cable o barra colectora, con una capacidad de embornamiento de hasta 25 mm² para conductores flexibles y 35 mm² para conductores rígidos. También admite accesorios compatibles, como mandos motorizados y auxiliares de mando y señalización DX³.
Características técnicas
| Característica | Especificación |
|---|---|
| Gama | TX³ |
| Tipo de producto | Interruptor magnetotérmico |
| Número de polos total | 2 (1P+N) |
| Número de polos protegidos | 1 |
| Corriente nominal | 6 A a 40 A |
| Tensión nominal | 230 V CA |
| Curva de disparo | C |
| Poder de corte Icn según EN 60898-1 a 230 V | 6 kA |
| Poder de corte Icu según EN 60947-2 a 230 V | 6 kA |
| Tensión de aislamiento nominal (Ui) | 500 V |
| Tensión soportada a impulso (Uimp) | 4 kV |
| Frecuencia | 50-60 Hz |
| Clase de limitación de energía | 3 |
| Profundidad de instalación | 44 mm |
| Anchura | 35,4 mm |
| Altura | 88 mm |
| Profundidad total | 77,8 mm |
| Ancho en módulos | 2 |
| Grado de protección | IP20 |
| Resistencia al impacto | IK02 |
| Grado de contaminación | 2 |
| Montaje | Carril DIN |
| Acoplamiento de conductor neutro | Sí |
| Tipo de conexión | Barra colectora y cable |
| Método de conexión | Terminal roscado |
| Capacidad de embornamiento, conductor flexible | Hasta 25 mm² |
| Capacidad de embornamiento, conductor rígido | Hasta 35 mm² |
| Sentido de alimentación | Por la parte superior o inferior |
| Equipos adicionales compatibles | Sí |
| Accesorios compatibles | Mandos motorizados y auxiliares DX³ |
| Portaetiquetas incorporado | Sí |
| Tornillos imperdibles | Sí |
| Color | Gris |
| Número RAL | 7035 |
| Temperatura de almacenamiento | -40 °C a +70 °C |
